Hôpital Américain de Paris: construction du bâtiment K

Le projet

• Projet de construction du bâtiment K, édifice en R+5, sur une emprise de 3.500m² et 3 niveaux de sous-sol, soit 10 m d’infrastructures.
• Contexte de mitoyenneté immédiat, relatif à des ouvrages existants du site de type R+ et des bâtiments voisins, présentant par endroits un niveau de sous-sol.
• Site caractérisé par des remblais, des sables et graviers très denses, puis des marnes et calcaires très résistants.

Les enjeux à prendre en compte

• Mitoyenneté (bâtiments) / façades à prendre en compte
• Nappe située à 6-7 m de profondeur et interceptant l'infrastructure
• Terrains durs en profondeur requérant des moyens spécifiques pour les parois moulées en phase chantier
• Recherche d'éventuelles sources de pollution, liées aux activités passées exercées dans le bâtiment et à la qualité chimique des remblais

Missions géotechniques en phases Etudes & Travaux

Phase Etudes - Missions géotechniques G1 à G2ACT

• Campagnes d'investigations géotechniques
• Etude géotechnique préalable G1PGC
• Etude géotechnique de conception phase avant-projet G2AVP
• Etude géotechnique de conception phase projet G2PRO
• Assistance en phase de contractation des travaux avec les entreprises phase ACT G2ACT

Phase Travaux - Mission de suivi géotechnique G4

• Mission de supervision des études d'exécution G4 Phase Etude
• Mission de supervision du suivi d'exécution G4 Phase Suivi

Préconisations géotechniques en phase Etudes (conception)

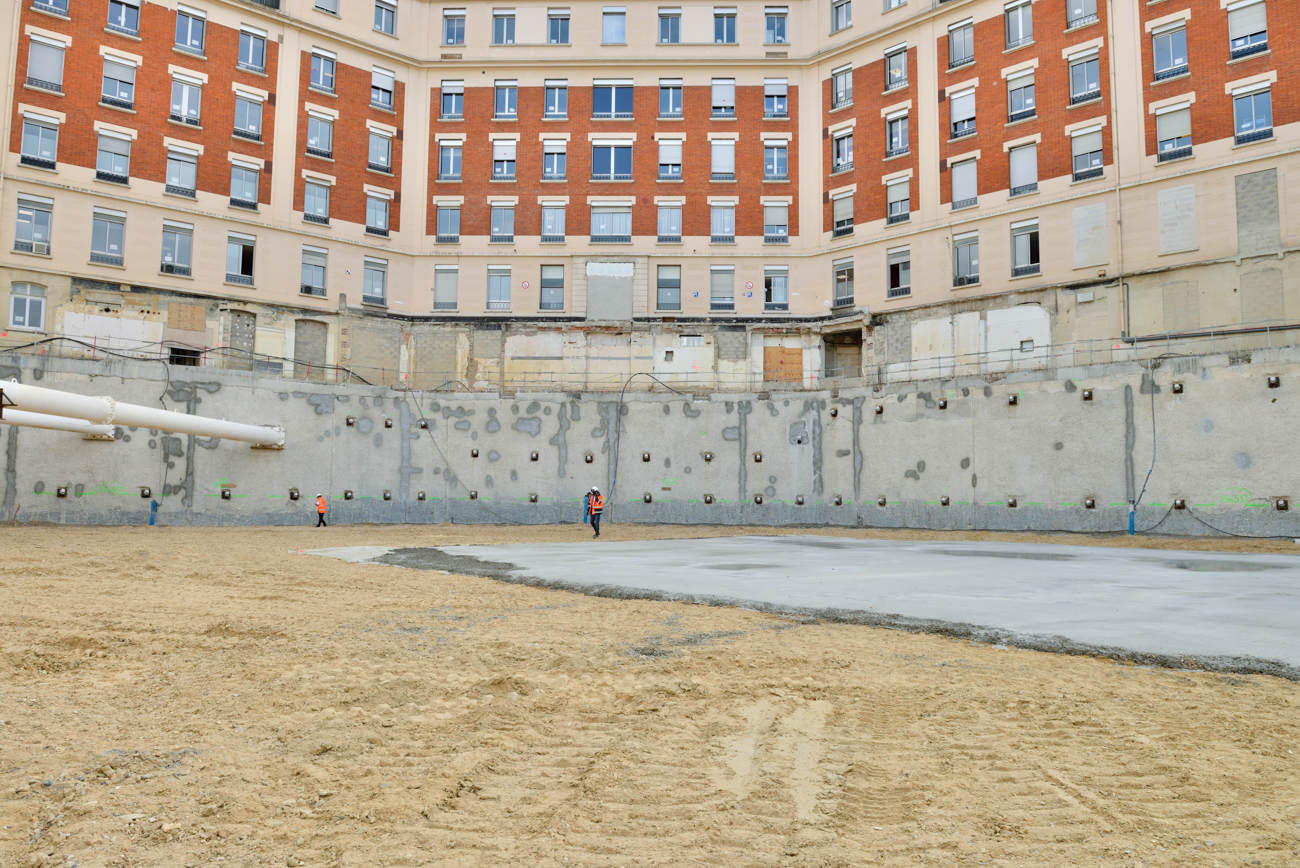

La mitoyenneté et la présence d'une nappe ont guidé le choix vers une solution de soutènement de type paroi moulée rigide, pour éviter de déstabiliser les mitoyens, et étanche en phases provisoire et définitive afin de limiter les débits d’exhaure.

• Paroi moulée ancrée à 16m, et calepinée le long des façades
• En phase provisoire: parois butonnées ou tirantées sur 2 lits, avec une longueur de flambement des butons compensée par endroits par des poteaux préfondés réalisés à la benne
• En phase définitive: butonnage de la paroi moulée assuré par les planchers de l’infrastructure
• Positionnement de la paroi à la limite possible le long des façades, du fait des débords des fondations existantes, pour éviter une perte d'espace sur les sous-sols du bâtiment
• Solutions de travaux préconisées pour la paroi: hydrofraise, forages de décompression ou décompression des terrains durs par benne à câble et trépan; forage à 16m de profondeur des 35 panneaux de paroi moulée, d'une épaisseur de 52cm.
• Lestage par micropieux vis-à-vis de la sous-pression en phase définitive.

Missions environnementales en phase Etudes (2018-2019) - Norme NF X 31-620

• Mission INFOS comprenant une visite de site (A100) et l’étude historique et documentaire du site (A110) et une étude de vulnérabilité des milieux (A120/A130)
• Mission DIAG par investigation des milieux sols, gaz de sols et eaux souterraines et interprétation des résultats d'analyse des campagnes d'investigations (A200/A210/A230/A260/A270)
• Etablissement d'un plan de gestion des terres polluées (PG)

Missions environnementales en phase Travaux (2023-2024) - Norme NF X 31-620

• Missions d’assistance à la maîtrise d’ouvrage en phase travaux et dépollution, pour s’assurer de la conformité des travaux réalisés par le maitre d'œuvre
• Durant les travaux de terrassements (août-septembre 2023), déplacements sur site à plusieurs reprises pour des prélèvements de sols en bords et en fonds de fouille
• En fin de prestation: réalisation d'une analyse des risques sanitaires résiduelle pour s’assurer de la conformité de la qualité chimique des sols laissés sur le site avec l’usage futur envisagé

Missions hydrogéologiques

>> Niveaux caractéristiques, réinjection des eaux et pompages d'essai.

Campagne d'investigations hydrogéologiques

• Réalisation d'investigations assurant le suivi de la nappe (piézomètres suivis pendant 2 ans), et de pompages d'essais pour définir les aquifères intéressés par le projet
• Plus en détail: essais pressiométriques et de perméabilité, relèvement des niveaux d'eau, enregistrement des paramètres de forages, fouilles non blindées et blindées, série d'essais en laboratoire

Ingénierie

• Définition des niveaux caractéristiques de la nappe selon le DTU (après suivi piézométrique pendant 2 ans)
• Estimation des débits d'exhaure en phase chantier après définition des différents aquifères

Missions hydrogéologiques: pompage d'essai en phase Travaux

Etude de faisabilité

• Etude de faisabilité portant sur la réinjection des eaux drainées lors du pompage en phase travaux et l'estimation de l'incidence hydrogéologique du rabattement de la nappe
• Mesures piézométriques et données issues des pompages d'essai (débit, rabattement)
• Interprétation des pompages d'essai sur puits et détermination du coefficient de perméabilité des couches testées à prendre en compte
• Estimation des débits d'exhaure / de mise hors d'eau des sous-sols en phase chantier, en fonction des perméabilités estimées, des niveaux de nappe et des caractéristiques du projet
