Déviation de Jargeau - Section de franchissement de la Loire

Jargeau (45)

Le projet prévoit l’aménagement de la portion de la déviation de Jargeau et de Saint-Denis-de-l’Hôtel d’une longueur de 4180 m comprise entre la RD951 et la RD960 sur les communes de Sandillon, Darvoy, Jargeau et Mardié.

Après une phase de pré-étude lors de l’appel d’offre, le groupement dont FONDASOL fait partie, s’est vu attribuer le marché de conception réalisation.

Période de réalisation: 2021 - 2024

*Groupement composé de: BAUDIN Châteauneuf | CHARIER TP/ GC | Fondasol | SPIE | SECOA | STRATES | SCE

CUSTOMER SECTOR Public contracts

OWNER CD45

PROJECT MANAGER Groupement*

TYPE OF STRUCTURE Civil engineering

ENTITIES Fondasol

AGENCIES - SERVICES Cesson

The project

Le projet est situé dans le Val d’Orléans. De ce fait, il est confronté à un aléa karstique fort lié aux déperditions de la Loire vers les sources du Loiret au sud-ouest.

La conception du projet intègre des mesures pour sécuriser le projet vis-à-vis des effondrements karstiques, mais également pour limiter l’impact sur l'environnement et les écoulements d’eaux souterraines dans les conduits karstiques qui sont un enjeu majeur pour le Val d’Orléans.

L'aménagement comprend :

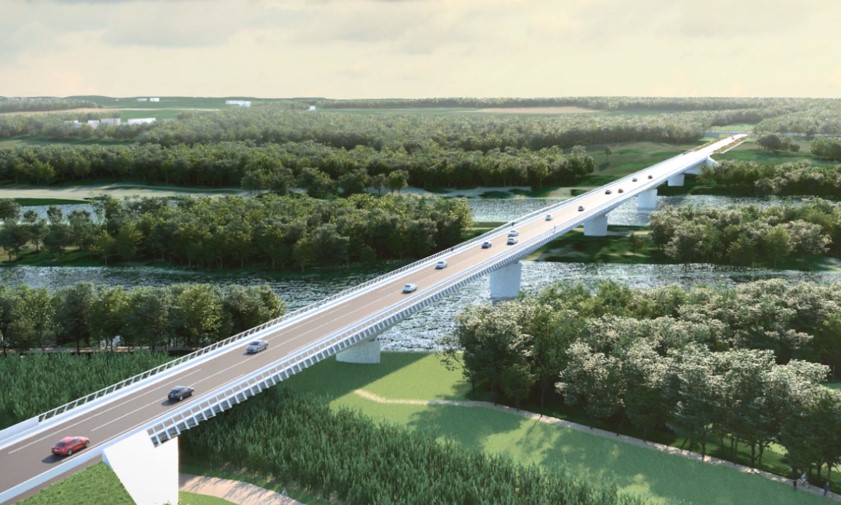

  • Un viaduc de franchissement de la Loire d’une longueur de 570 m
  • Un ouvrage de décharge d’une longueur de 75 m
  • Deux zones de remblais
  • Des zones de voirie

Areas of expertise involved

icon Ingénierie Géotechnique

Geotechnical engineering

icon Investigation

Investigations

icon Geophysique

Geophysics

icon Hydrogéologie

Hydrogeology

icon Géologie Et Risques Naturels

Geology and natural risks

icon BIM

BIM

Our areas of expertise

Détection de réseaux et topographie

  • Relevé LiDAR complet de la zone
  • Contrôle et relevé topographique de l'estacade (précision au millimètre)
  • Calculs de volume et de cubature en 2D

Ces missions ont été confiées à Ecartip.

Photogrammétrie

  • 23 000m² de relevés drone pour la réalisation d'un MNT
  • Superposition du MNT avant et après compactage

Ces missions ont été confiées à Ecartip.

Investigations géotechniques, géophysiques et hydrogéologiques

Géophysique

  • Réalisation de 5 profils sismiques MASW
    Les mesures ont été réalisées à l’aide de dispositifs constitués de 48 géophones espacés de 2m avec une position de tir tous les 4m.

Géotechnique et Hydrogéologie

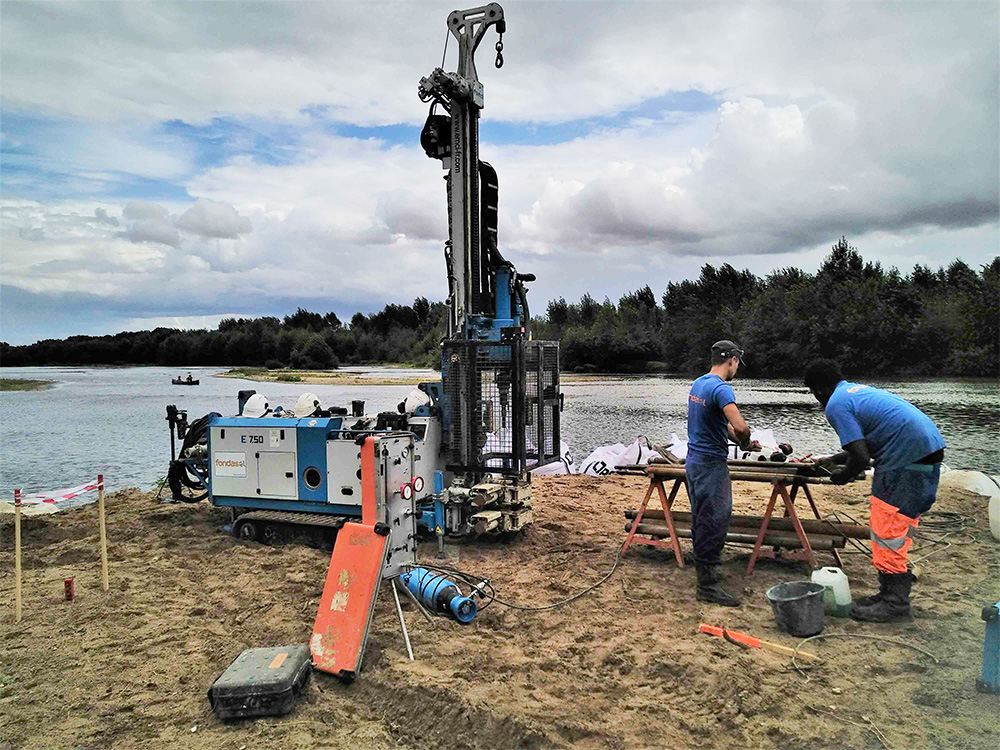

  • 19 sondages carottés soit 602 ml cumulés
  • 144 sondages CPT soit 2100 ml cumulés
  • 129 sondages destructifs soit 3800ml cumulés
  • 41 sondages pressiométriques soit 1230 ml cumulés
  • 60 fouilles à la pelle mécanique soit 135 ml cumulés
  • Mise en place de piézomètres

Etudes de projet G2 PRO

  • Compactage dynamique des alluvions
  • Etude de pré-chargement des remblais
  • Etude de franchissement de la levée de la Loire
  • Etude de fondations des piles et culées du Viaduc et de l’ouvrage de décharge
  • Etude de dimensionnement de voirie
  • Etude hydrogéologique de suivi des eaux souterraines

Mission G4 – Etudes de suivi d’exécution

  • Visas de documents des entreprises
  • Suivi d’exécution
F529 Jargau3 Bandeau
F529 Jargau4 Galerie
F529 Jargau4 Galerie
F529 Jargau5 Galerie
F529 Jargau5 Galerie
Exemple de pointé d’une courbe de dispersion
Exemple de pointé d’une courbe de dispersion

icon Exemple de pointé d’une courbe de dispersion

Pour aller plus loin

A retenir

soulignement
  • MASW / MSP
  • Compactage dynamique
  • Modèle Numérique de Terrain / MNT
  • Karsts
  • G2PRO
  • G4
