Reprise en sous-œuvre du Musée des Beaux Arts

Nantes (44)

Reprise en sous œuvre du Musée des Beaux Arts dans le but d’approfondir le sous-sol existant

Période de réalisation: 2014-2015

SECTEUR D'ACTIVITE Marchés publics

MAÎTRE D'OUVRAGE Ville de Nantes - Musée des Beaux Arts

ENTREPRISE QUILLE

TYPE D'OUVRAGE Génie civil

ENTITÉS Fondasol

AGENCES - SERVICES Nantes

Le projet

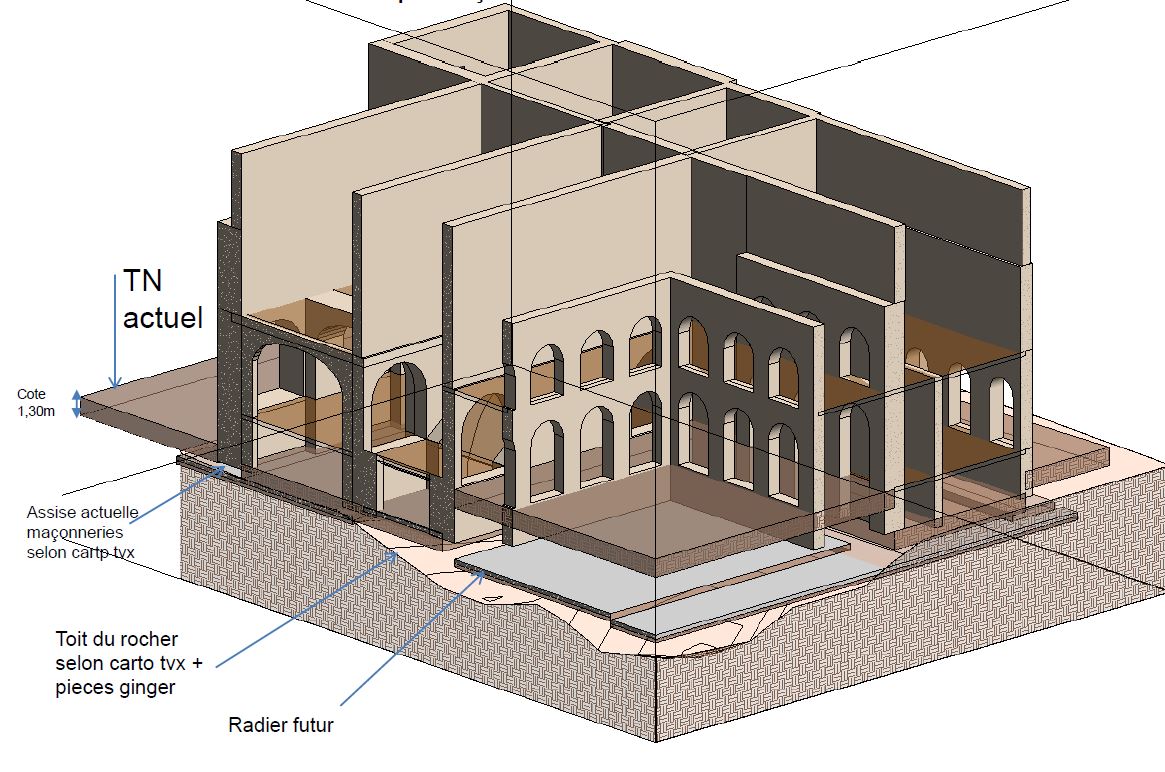

Le projet prévoit la reprise en sous œuvre du musée des Beaux Arts de Nantes dans le but d’approfondir le sous-sol existant.

En parallèle, il est prévu la création d’un nouveau bâtiment enterré, mitoyen.
Ce bâtiment sera cuvelé, la reprise des sous-pressions étant réalisée par la réalisation d’un réseau de micropieux ancrés dans le micaschiste.

Contraintes spécifiques de travaux

  • Sensibilité du bâtiment aux vibrations
  • Carrelage du rez-de-chaussée posé sur une voute maçonnée en briques
  • Conservation des existants: Fresque classée peinte sur le mur intérieur, Finitions et moulures, Haut et bas relief intérieur et extérieur scellé aux maçonneries

Les expertises mobilisées

icon Ingénierie géotechnique

Ingénierie géotechnique

Nos missions

Mission d'ingénierie géotechnique G3

Phase d'études

Assistance à la définition des modes constructifs d’exécution.
Justification des capacités géotechniques du massif rocheux:

  • Taux de travail en phase transitoire et à long terme des assises rocheuses sous fondation
  • Angle de talus des déblais rocheux lors des terrassements par passes
  • Pression de confinement nécessaire au maintien des parois de confinement dans le cadre de la conservation du massif de roche sous fondation.

Assistance lors des réunions de présentation de la solution RSO à la maîtrise d’œuvre, aux bureaux de contrôle, et auprès du géotechnicien chargé de la supervision des travaux (mission G4).

Phase EXE

Suivi continu des ouvertures de terrassement:

  • Validation du faciès du rocher en place sous fondation et des épaulements contigus : nature, dureté, conformité des orientations par rapport au projet, variation d’axe en plan et d’inclinaison
  • Délivrance du Bon pour ouverture des terrassements après réalisation d’une fouille ponctuelle en lieu et place de la reprise en sous-œuvre (RSO)
  • Vérification de la cohérence entre les éléments structuraux du massif rocheux observés et le phasage de réalisation sur site.

Compilation et interprétation des données brutes de suivi renforcé fourni par les sous-traitants.



Mission géotechnique G5

Compte tenu du contexte très anisotrope du massif rocheux sous le nouveau bâtiment cuvelé:

  • Etude de l'interaction entre micropieux
  • Vérification du soulèvement d’ensemble des micropieux

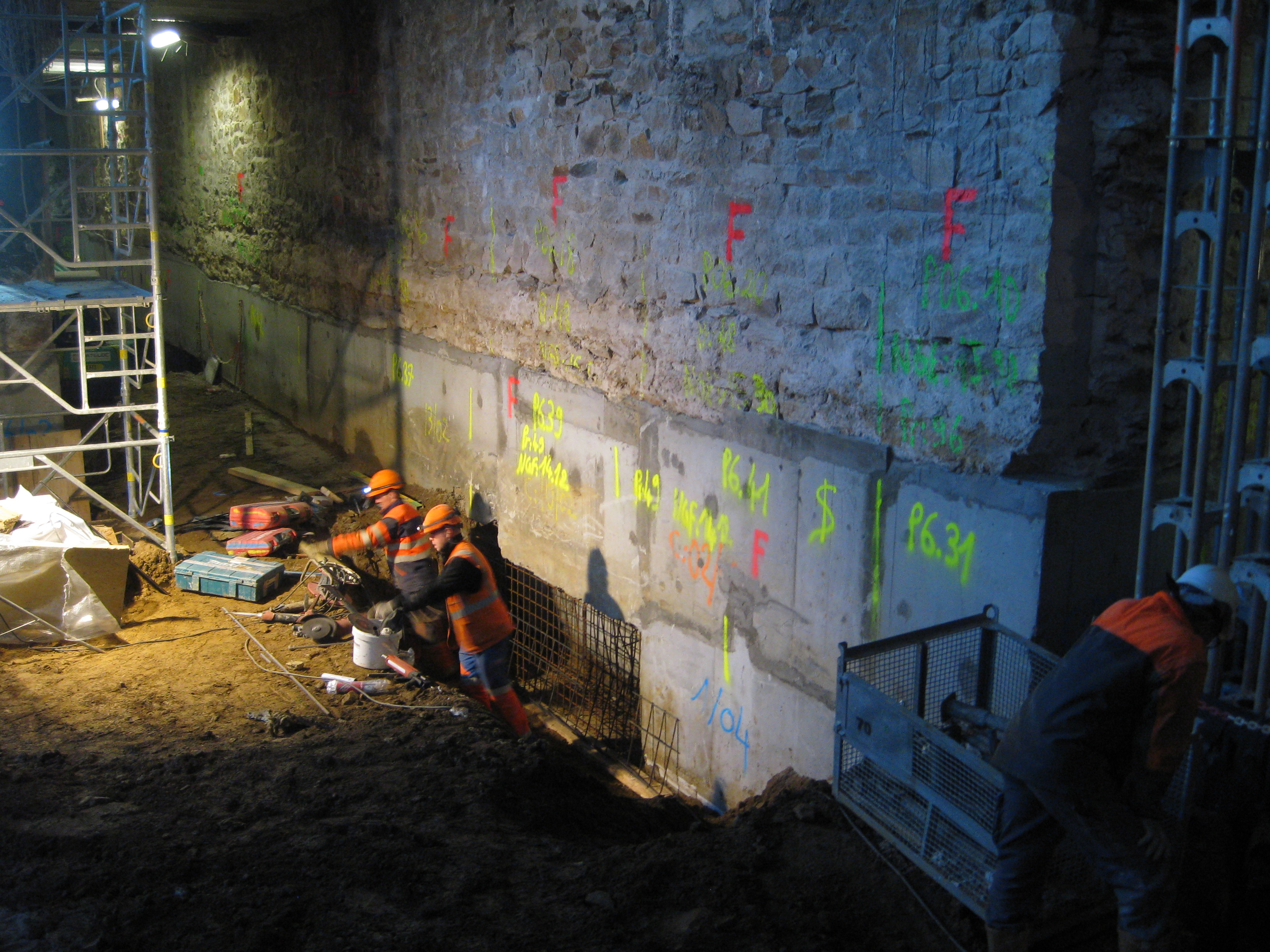

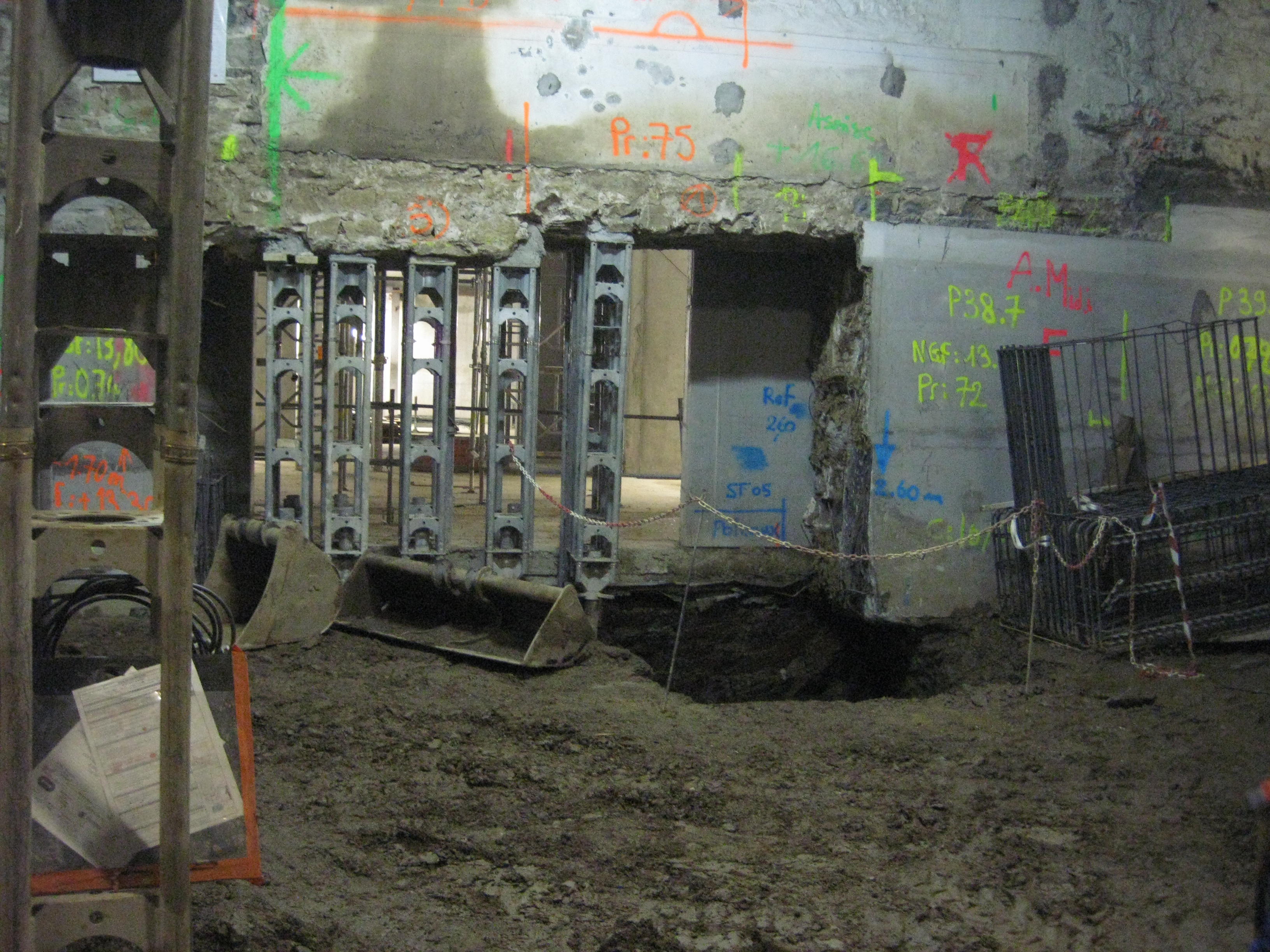

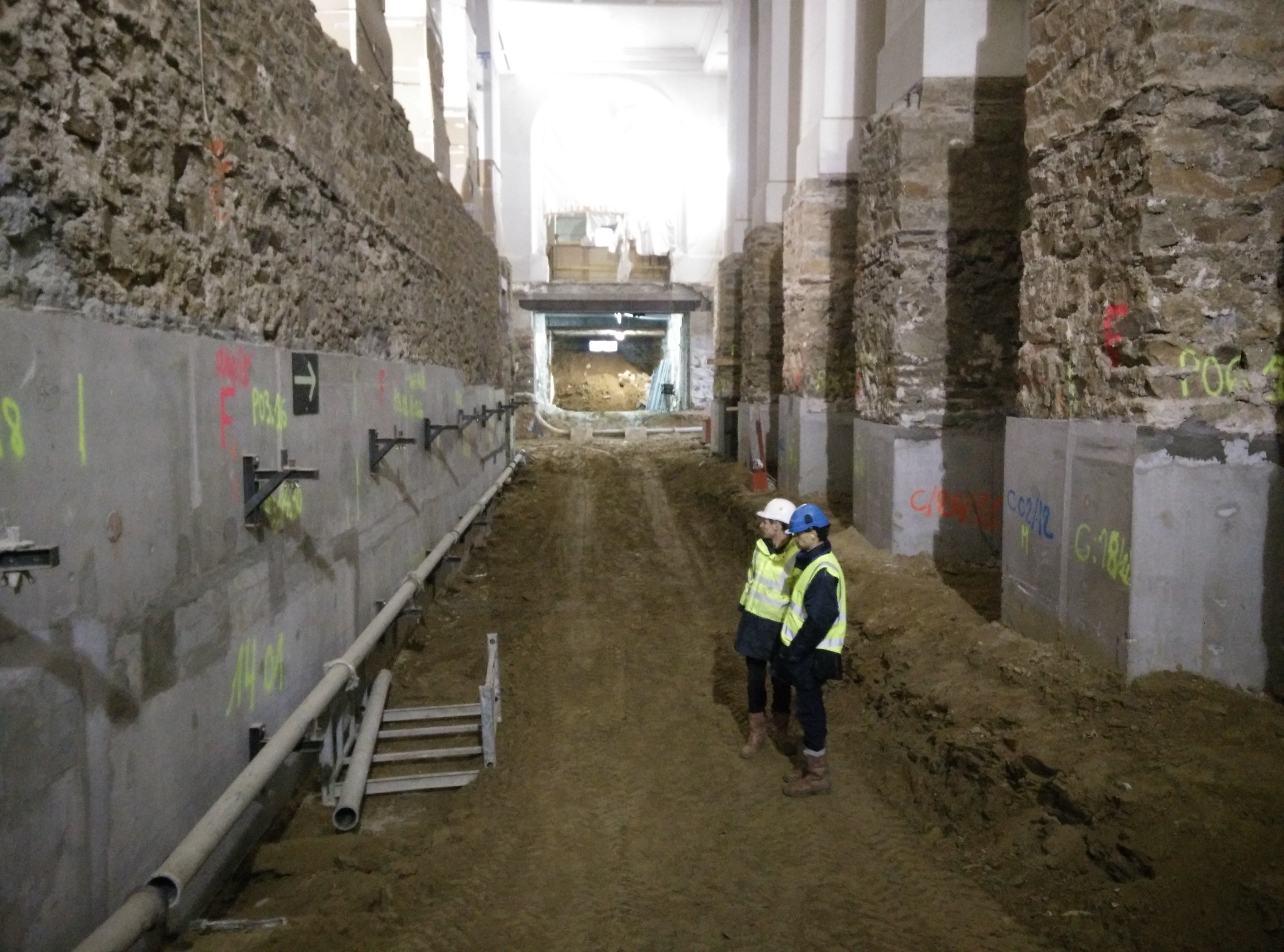

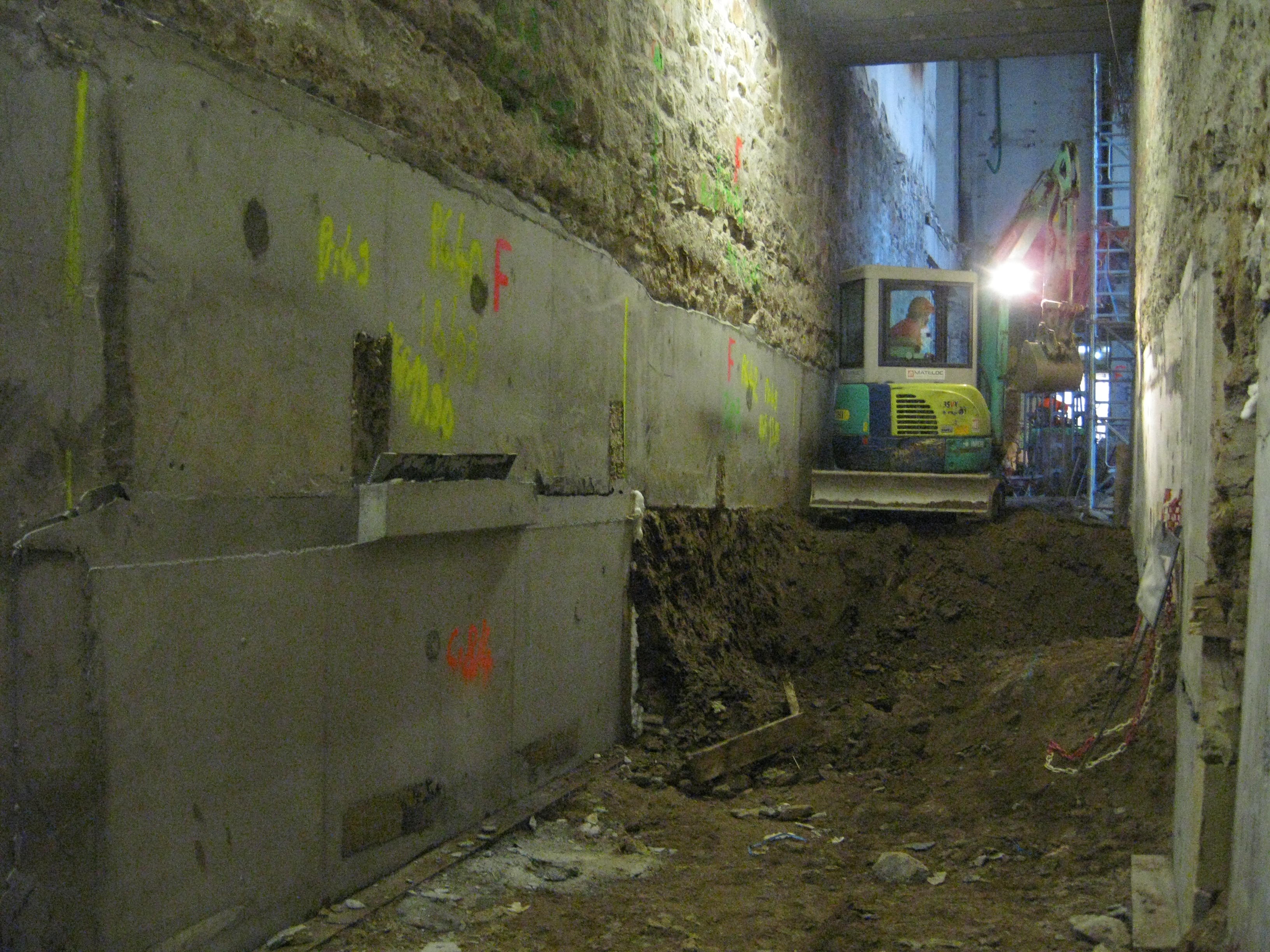

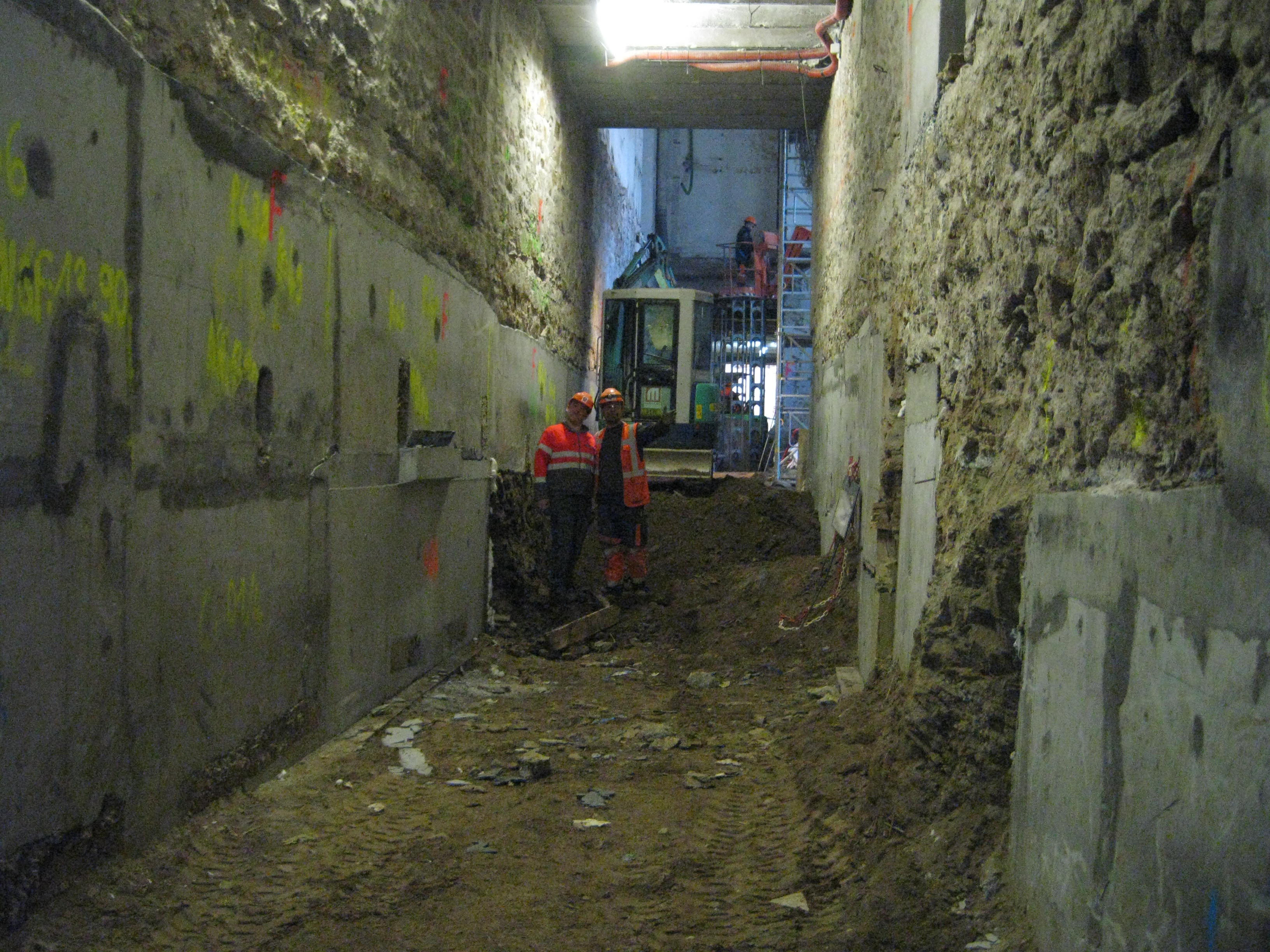

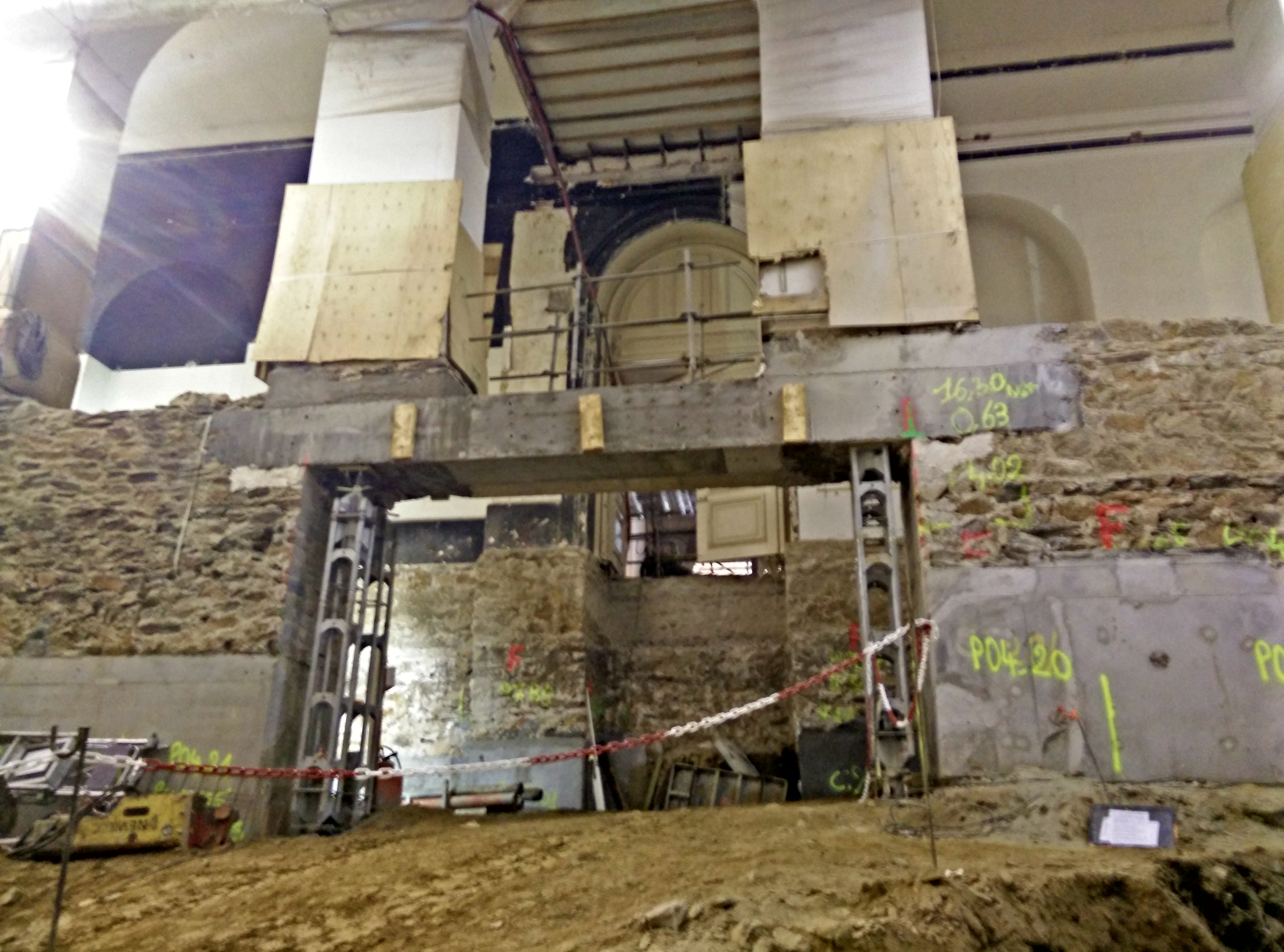

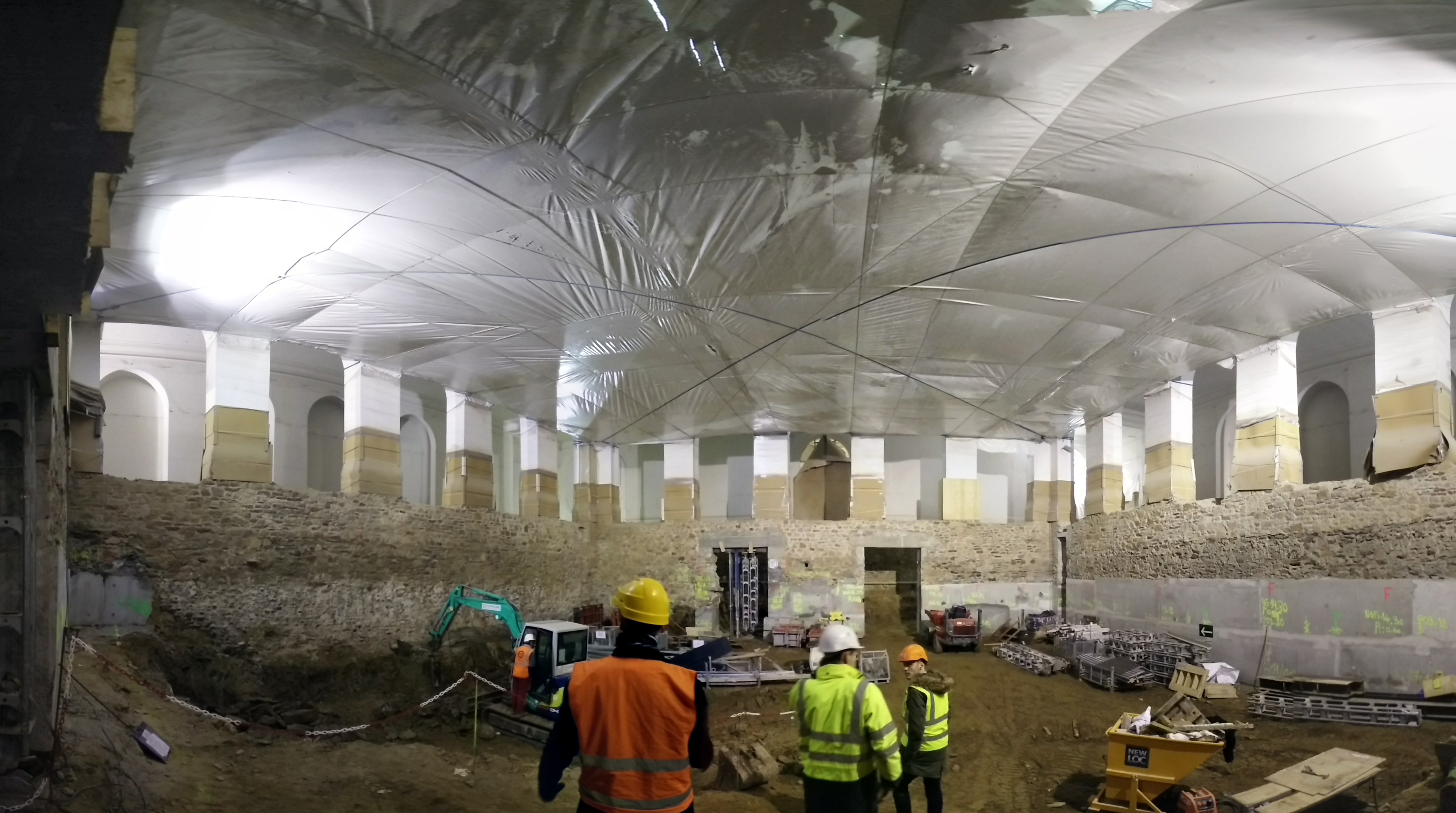

Galerie Photos

Pour aller plus loin

A retenir

soulignement
  • Mission géotechnique G3
  • Reprise en sous-œuvre (RSO)
  • Reprise de sous-pressions par micropieux
