Hydrogéologie Ouvrages d'art
Montaudran2

Suppression du PN189bis, Montaudran

Toulouse (31)

Mission hydrogéologique pour la mise au point d’une stratégie de pompage pour la mise hors d’eau des fouilles pendant une opération "coup de poing" dans le cadre de la suppression du passage à niveau 189bis.

Période de réalisation: novembre 2018 - mai 2019

SECTEUR D'ACTIVITE Marchés publics

MAÎTRE D'OUVRAGE SNCF RESEAU

ENTREPRISE RAZEL BEC / GTM / SOLETANCHE

TYPE D'OUVRAGE Ouvrages d'art, Génie civil

ENTITÉS Fondasol

AGENCES - SERVICES Toulouse

Le projet

Le passage à niveau n°189 bis, situé dans le quartier de Montaudran à Toulouse, est inscrit au programme national de sécurisation.

Le projet de suppression du PN189 bis prévoit l’aménagement de ce passage à niveau préoccupant, par la réalisation:

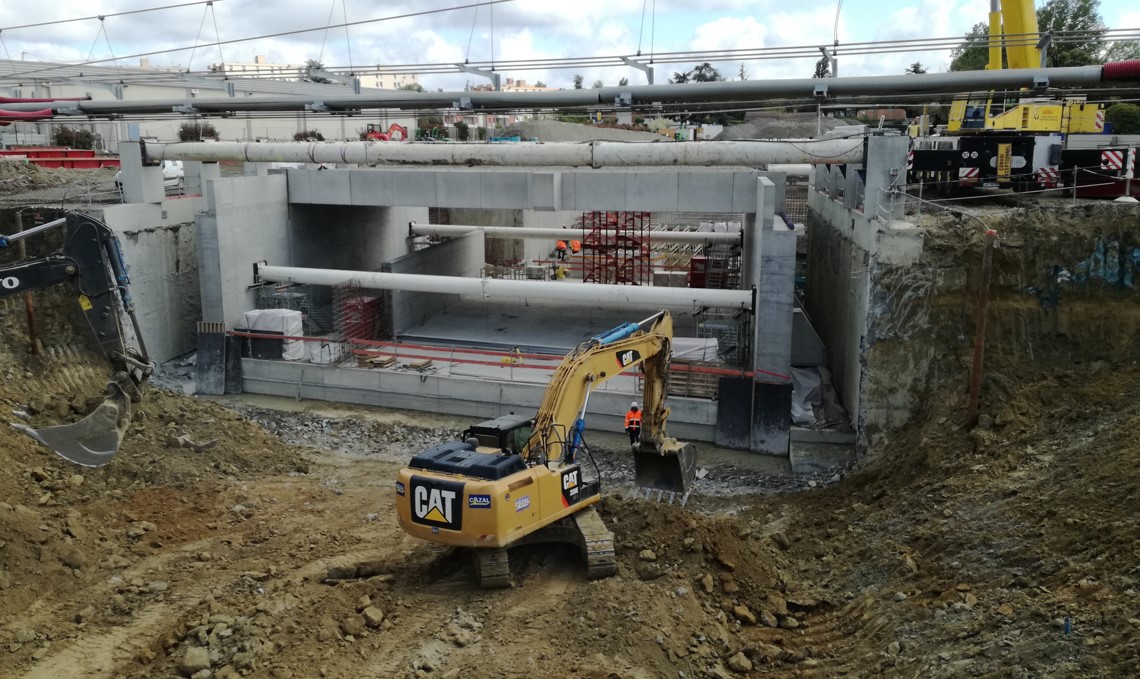

  • d’un ouvrage inférieur routier et piéton sous les voies ferrées à hauteur du chemin Payssat,
  • d’un pont-route (Chemin Carosse).

La mise en place de ces ouvrages d’art sous les voies ferrées a été effectuée durant une opération de grande envergure de 126 heures du 3 au 9 mai 2019.

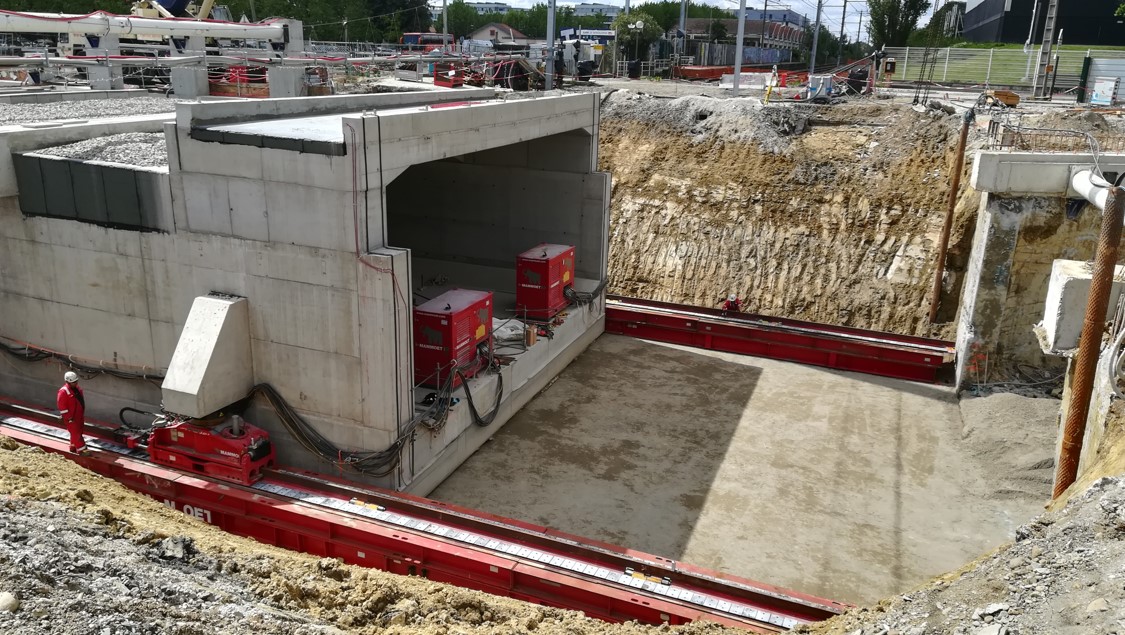

Lors de cette opération dite "coup de poing", les 2 ponts ferroviaires préfabriqués ont été ripés sous fermeture totale du Chemin Carrosse à toutes circulations et sous arrêt des circulations ferroviaires.

C’est dans ce contexte que le département Hydrogéologie de Fondasol a été missionné par GTM pour la mise au point d’une stratégie de pompage pour la mise hors d’eau des fouilles pendant l’opération "coup de poing".

Les expertises mobilisées

icon Hydrogéologie

Hydrogéologie

Nos missions

Pour mener à bien sa mission, nos équipes Hydrogéologie ont:

  • Dimensionné le dispositif de pompage pour la mise hors d’eau des deux enceintes fermées sous voie, et ce à l’aide d’une modélisation 3D aux éléments finis,
  • Vérifié l’efficacité du triple rideau étanche par la réalisation d’essais de pompage en grand, préalablement au ripage des ouvrages d’art,
  • Défini une stratégie de mise hors d’eau et de contrôle durant les opérations de ripage,
  • Accompagné lors de l’opération "coup de poing".

L’étude et le suivi réalisés par Fondasol ont permis au groupement de mettre hors d’eau les fouilles et de mener avec succès les opérations de ripage des ouvrages d’arts.

Galerie photos

Montaudran6
Montaudran6
Montaudran3
Montaudran3
Montaudran4
Montaudran4
Montaudran5
Montaudran5

Pour aller plus loin

A retenir

soulignement
  • Opération "coup de poing"
  • Stratégie de pompage
  • Mise hors d'eau des fouilles
