Création du canal Seine Nord Europe

Hauts-De-France

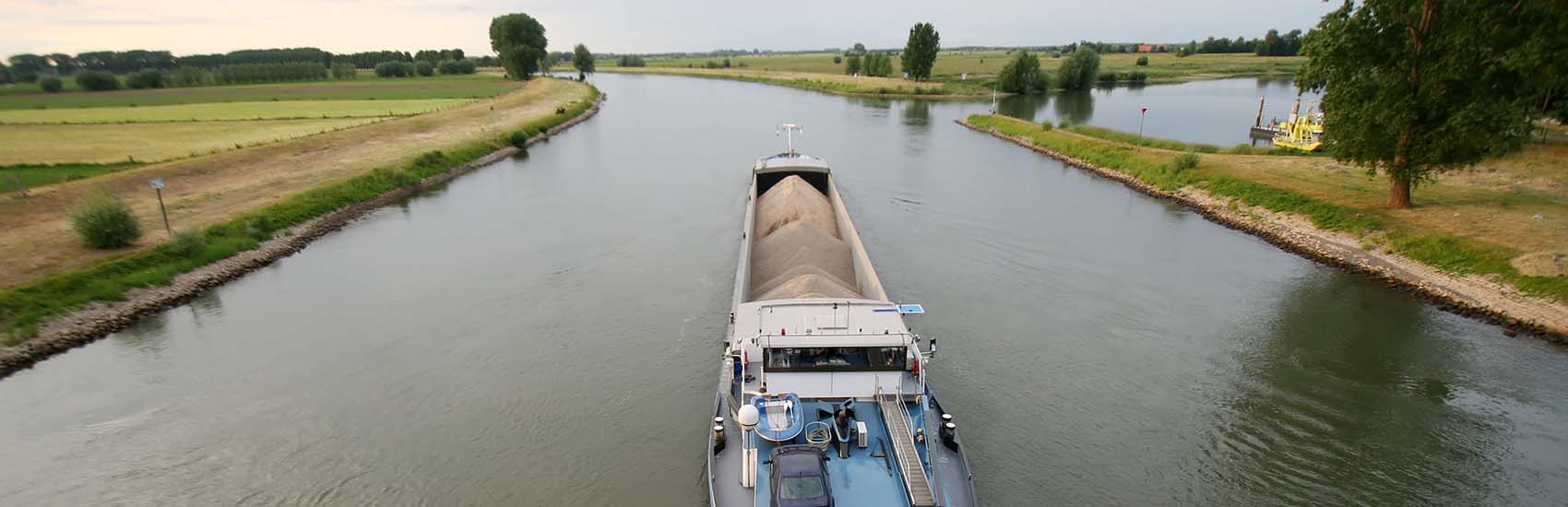

Fin 2028, le Canal Seine – Nord Europe reliera le bassin de la Seine aux grandes voies fluviales du nord de la France et de l’Europe

Période de réalisation: juin 2019 - en cours en février 2021

SECTEUR D'ACTIVITE Maritime

MAÎTRE D'OUVRAGE Société du Canal Seine – Nord Europe

TYPE D'OUVRAGE Infrastructures linéaires, Ouvrages maritimes...

ENTITÉS Fondasol

AGENCES - SERVICES Gennevilliers

Le projet

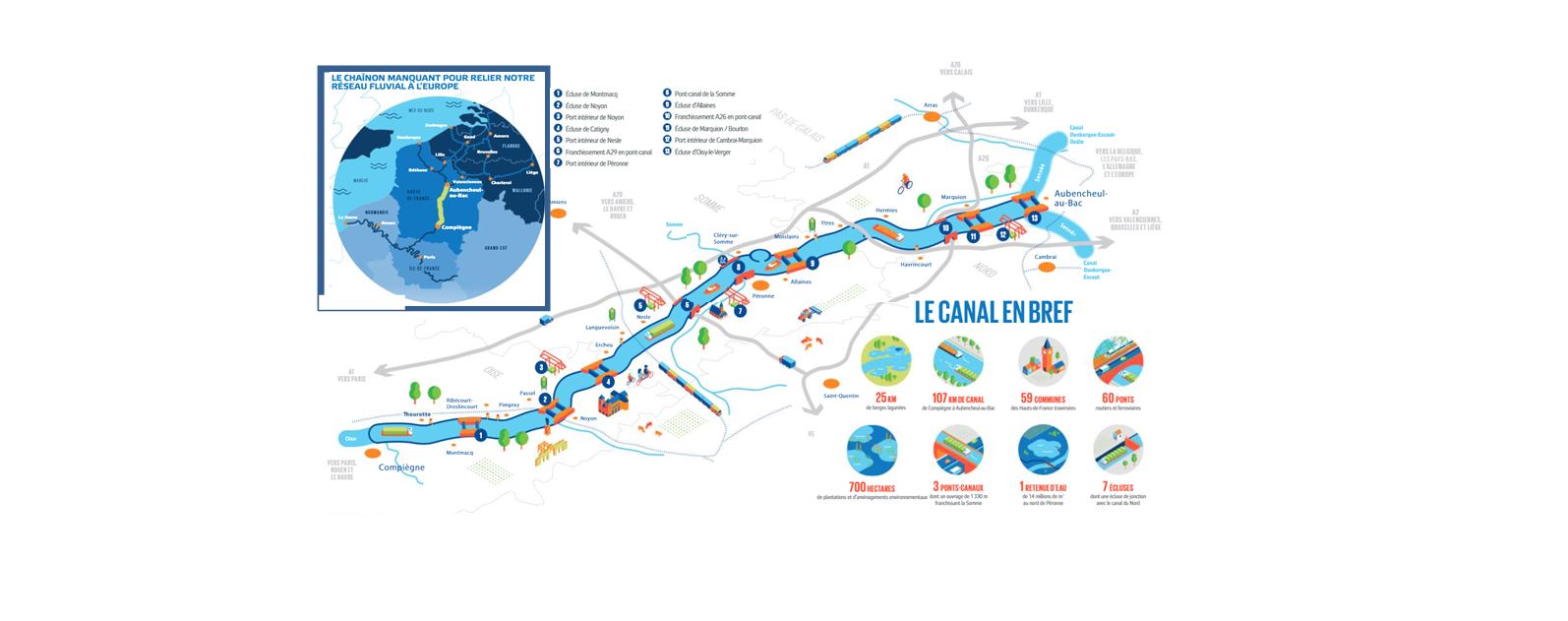

Les chiffres clés des travaux:

  • Longueur: 107 km entre Compiègne et Aubencheul-au-Bac
  • Largeur en surface du profil type: 54 m
  • Profondeur d’eau sous le niveau de navigation: 4,5 m
  • Tirant d’eau: 3 m
  • Largeur moyenne des emprises travaux: 100 à 200 m
  • Nombre d’écluses: 6 (hauteur de chute de 6,4 m à 25,7 m)
  • Nombre de ponts-canaux: 1 (pont-canal de la Somme de 1,3 km de long)
  • Nombre d’ouvrages de franchissement: 2 passages inférieurs autoroutiers, 1 viaduc autoroutier, 2 ponts ferroviaires et 71 ponts routiers
  • Mouvement de terres: environ 57 millions de m3
  • Volume de remblais: environ 21 millions de m3
  • Volume de déblais excédentaires: environ 36 millions de m3

Dans le cadre de ce projet, FONDASOL est intervenu à plusieurs reprises pour des marchés de sondages géotechniques, diagraphies et essais de laboratoire dans le cadre des études du projet de la SCSNE:

  • Juin 2019 – Novembre 2021: Marché n°18TRI020 - marché subséquent n°1 à l'accord-cadre n°1511I037 - 607 k€HT
  • Novembre 2020 - en cours en Février 2022: Marché n°20TRI029A Lot 1 secteur 2, marché subséquent n°4A à l'accord-cadre n°1511I037 - 715 k€HT
  • Novembre 2020 - en cours en Février 2022: Marché n°20TRI029D Lot 4 secteur 5 (écluses), marché subséquent n°4D à l'accord-cadre n°1511I037 - 578 k€HT
  • Printemps 2021 - Novembre 2021 : Marché d'équipements piézométriques, Marché n°21S1I014 piézomètre de contrôle secteur 1 - 55 k€HT

Les expertises mobilisées

icon Investigations Complexes

Investigations complexes

icon Instrumentation, Auscultation Et Mesure

Instrumentation

icon Laboratoire Geotechnique

Laboratoire géotechnique

icon Geophysique

Géophysique

icon Hydrogéologie

Hydrogéologie

Nos missions

Marché de sondages géotechniques, diagraphies et essais de laboratoire dans le cadre des études du projet de la SCSNE Marché n°18TRI020 - marché subséquent n°1 à l'accord-cadre n°1511I037

  • réalisation de sondages à la tarière (12 U, 167 ml cumulés, prélèvement de 51 échantillons remaniés)
  • réalisation de sondages destructifs avec essais pressiométriques jusqu'à 50 m de profondeur max (68 U, 2041 ml cumulés et 1871 essais)
  • réalisation de sondages carottés jusqu'à 50 m de profondeur max avec prélèvements d'échantillons intacts (34 U, 1085 ml cumulés, prélèvement de 240 échantillons intacts)
  • réalisation de sondages destructifs jusqu'à 50 m de profondeur max (27 U, 603 ml cumulés)
  • réalisations d'essais en laboratoire : 109 Identifications des échantillons intacts, 109 Identifications des prélèvements rocheux, 93 Limites d'Atterberg, 113 Granulométries par tamisage, 7 Essais proctor et IPI, 44 Valeurs au Bleu de Méthylène, 5 Essais oedométriques à court terme, 3 Essais de cisaillement non consolidé, non drainé (UU), 21 Essais de cisaillement consolidé, non drainé avec mesure de la pression interstitielle (CU + U), 4 Essais de cisaillement consolidé drainé (CD), 8 Résistances à la Compression uniaxiale (Rc) avec mesure du module de déformation Ey, 7 Résistances à la Traction (Rt), 2 Essais Micro Deval, 4 Fragmentabilités, 4 Dégradabilités, 7 Essais d'aptitude au traitement, 22 Mesures de la teneur en CACO3, 2 Essais de perméabilité en laboratoire
  • réalisation de 37 piézomètres pour un cumul de 812 ml
  • réalisation de 16 essais de perméabilité de type Lefranc
  • déclaration loi sur l’eau des forages
  • compte rendu d'investigations
  • renseignement de la base SIG de la SCSNE

Marché de sondages géotechniques, diagraphies et essais de laboratoire dans le cadre des études du projet de la SCSNE Marché n°20TRI029A Lot 1 secteur 2, marché subséquent n°4A à l'accord-cadre n°1511I037

  • réalisation de sondages à la tarière (64 U, 507 ml cumulés, prélèvement de 507 échantillons remaniés)
  • réalisation de sondages destructifs avec essais pressiométriques jusqu'à 40 m de profondeur max (73 U, 1386 ml cumulés et 1344 essais)
  • réalisation de sondages carottés jusqu'à 40 m de profondeur max avec prélèvements d'échantillons intacts (39 U, 645 ml cumulés, prélèvement de 169 échantillons intacts)
  • réalisation de sondages destructifs jusqu'à 50 m de profondeur max (38 U, 1118 ml cumulés)
  • réalisation d'essais de pénétration statique (75 U, 980 ml cumulés)
  • réalisations d'essais en laboratoire : 216 Identifications des échantillons intacts, 273 Identifications des échantillons remaniés, 171 Limites d'Atterberg, 309 Granulométries par tamisage, 31 Granulométries par sédimentométrie, 2 Essais Proctor + IPI, 157 Déterminations de l'IPI, 213 Valeurs au Bleu de Méthylène, 7 Essais oedométriques à court terme, 7 Essais oedométriques à long terme, 13 Essais de cisaillement, non consolidé, non drainé (UU), 19 Essais de cisaillement consolidé, non drainé avec mesure de la pression interstitielle (CU + U), 9 Essais de cisaillement direct, 9 Fragmentabilités, 15 Teneurs en matière organique, 168 Analyses ISDI, 168 Packs 13 métaux et 168 COHV
    réalisation de 62 piézomètres pour un cumul de 1347 ml et réalisation de 280 mesures piézométriques et des prélèvements d'eau
  • réalisation de 27 essais de perméabilité de type Lefranc et 11 slug tests
  • réalisation de micromoulinet dans 10 forages
  • pose de 16 cellules de pression intersticielle (CPI)
  • réalisation de mesures électromagnétique type SLINGRAM sur 48 hectares
  • déclaration loi sur l’eau des forages
  • compte rendu d'investigations
  • renseignement de la base SIG de la SCSNE

Marché de sondages géotechniques, diagraphies et essais de laboratoire dans le cadre des études du projet de la SCSNE Marché n°20TRI029D Lot 4 secteur 5 (écluses), marché subséquent n°4D à l'accord-cadre n°1511I037

  • réalisation de sondages destructifs avec essais pressiométriques jusqu'à 40 m de profondeur max (9 U, 250 ml cumulés et 175 essais)
  • réalisation de sondages carottés jusqu'à 50 m de profondeur max avec prélèvements d'échantillons intacts (19 U, 717 ml cumulés, prélèvement de 178 échantillons intacts)
  • réalisation de sondages destructifs jusqu'à 50 m de profondeur max (64 U, 2785 ml cumulés)
  • réalisation de 34 essais dilatométriques
  • réalisations d'essais en laboratoire : 108 Identifications des échantillons intacts, 151 Identifications des prélèvements rocheux, 71 Limites d'Atterberg, 40 Granulométries par tamisage, 21 Granulométries par sédimentométrie, 7 Déterminations de l'IPI, 47 Valeurs au Bleu de Méthylène, 7 Essais oedométriques à court terme, 2 Essais de gonflement à l'oedomètre, 8 Essais de cisaillement non consolidé, non drainé (UU), 6 Essais de cisaillement consolidé, non drainé avec mesure de la pression interstitielle (CU + U), 4 Essais de cisaillement consolidé drainé (CD), 14 Résistances à la Compression uniaxiale (Rc) avec mesure du module de déformation Ey, 24 Mesures de la vitesse sonique, 7 Minéralogies des argiles, 40 Essais Franklin, 5 Dosages des solvants chlorés sur échantillon d'eau
  • réalisation de 44 piézomètres pour un cumul de 2977 ml et réalisation de 305 mesures piézométriques et des prélèvements d'eau
  • réalisation de 14 essais de perméabilité de type Lefranc et 54 slug tests
  • réalisation et équipement de trois puits de pompage diamètre > 200 mm (100 ml cumulés)
  • réalisation de trois essais de pompage
  • réalisation de diagraphies de type Gamma-ray (140 ml cumulés), microsismique (736 ml cumulés) et par imagerie vidéo orientée (935 ml cumulés)
  • déclaration loi sur l’eau des forages
  • compte rendu d'investigations
  • renseignement de la base SIG de la SCSNE

Marché d'équipements piézométriques Marché n°21S1I014 piézomètre de contrôle secteur 1

  • équipement de 5 sondages destructifs réalisés en Ø 150 mm en piézomètre Ø 80/90 mm au sein de la masse d'eau alluviale (sondages descendus entre 5 et 9 m de profondeur, cumul de 34 ml)
  • équipement de 5 sondages destructifs réalisés en Ø 150 mm en piézomètre Ø 80/90 mm au sein de la masse d'eau craie (sondages descendus entre 25 et 57 m de profondeur, cumul de 95 ml)
  • compte rendu d'investigations
  • renseignement de la base SIG de la SCSNE
