Prolongement de la ligne 11, lot GC01 - Station La Dhuys

Le projet dans son ensemble

Le projet consiste en l'extension de la ligne de métro 11 par 6 km de la station actuelle "Mairie des Lilas" vers l'est, à "Rosny Bois-Perrier".

Elle est réalisée en 3 phases: GC01, GC02 et le viaduc.

Le lot GC01 inclut, dans le prolongement de la ligne de métro 11 à Rosny Bois-Perrier la construction d'un tunnel de 3 km (TBM), de 4 stations, d’une tranchée couverte de 200m et de divers ouvrages annexes (puits de ventilation et accès secondaires).

Prodetis est intervenue pour les 4 stations dans le cadre du groupement SEPT5:

• Serge Gainsbourg
• Place Carnot
• Montreuil Hôpital
• La Dhuys

Focus sur la station La Dhuys

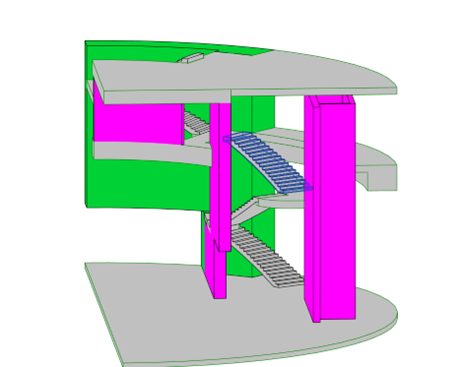

La station de LA DHUYS est composée d’un puits et d’une arrière gare.

Elle est continuée par une tranchée couverte.

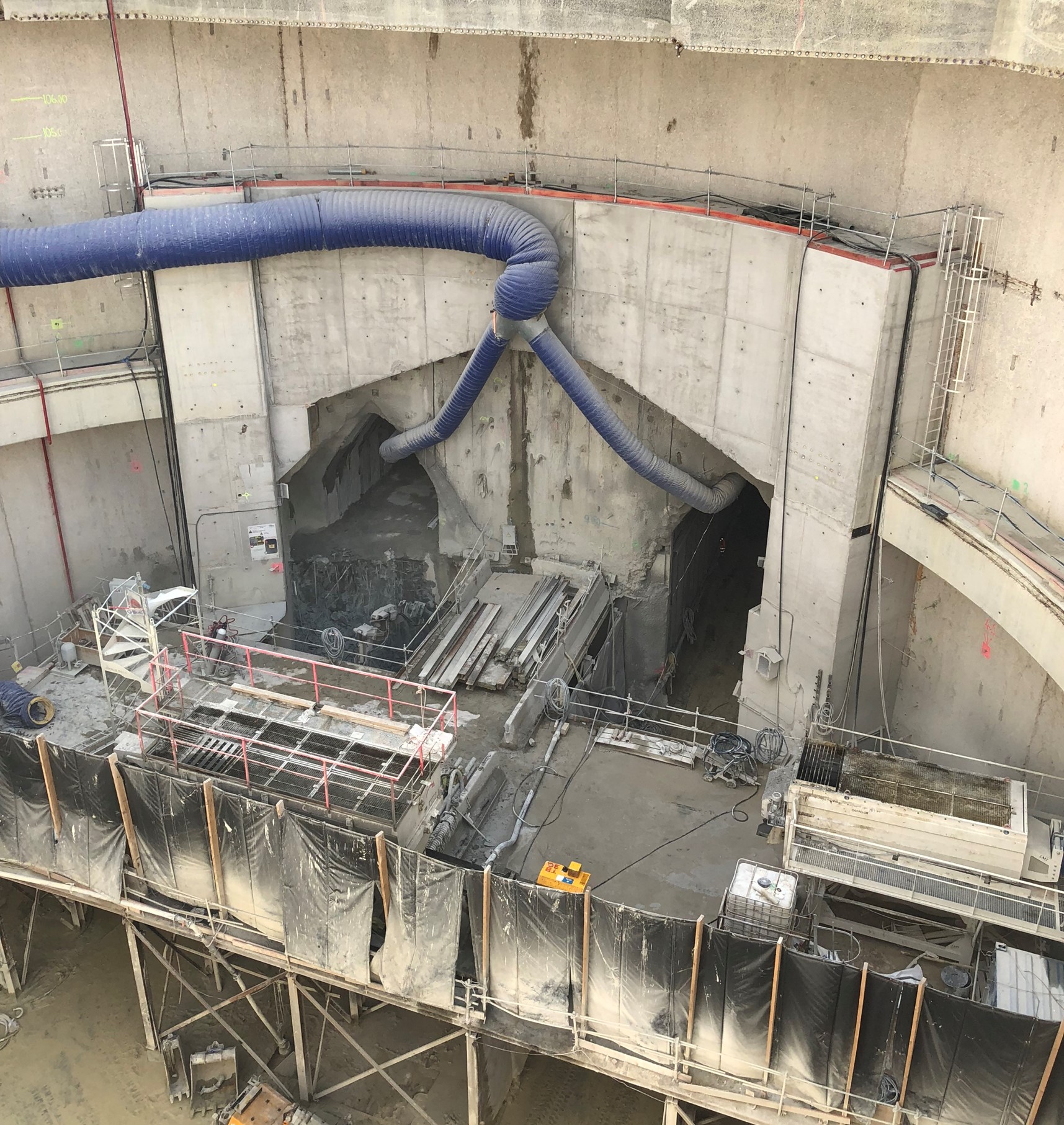

Puits

• Réalisé à l’intérieur d’une enceinte circulaire de PM ep 1.20m (Ø 35.1m profondeur: 23.75m).
• Composé des dalles de couverture, de 2 dalles intermédiaires, d’un niveau de quais et d’un radier. Cet ouvrage est le puit d’entrée du tunnelier.

Arrière gare et tranchée

• Réalisé en top/down à l’intérieur d’une enceinte de parois moulées.
• Composé des dalles de couverture, (de 2 dalles intermédiaires, d’un niveau de quais pour l’AG) et d’un radier.

Dans le cadre du groupement SEPT5, Prodétis a réalisé les études techniques des structures internes de génie civil et des soutènements provisoires.

Ces études concernent les dimensionnements de:

• l’enceinte de parois moulées circulaires ou rectilignes,
• des butonnages provisoires métalliques,
• des structures internes béton armé (radier, contre-voile, dalles, poutres voiles…).
