Sécurisation de la centrale hydroélectrique de Randens

Randens (73)

Missions d’étude géotechnique G5 puis G2 phase PRO pour la sécurisation, vis-à-vis des éboulements, des installations de l’usine hydroélectrique de Randens.

Période de réalisation: avril-décembre 2019

CUSTOMER SECTOR Energy player / Utility concessions

OWNER EDF HYDRO CIH

TYPE OF STRUCTURE Natural risks

ENTITIES Fondasol

AGENCIES - SERVICES Grenoble

The project

La centrale hydroélectrique de Randens comporte:

  • Au niveau de la vallée de l’Arc, une galerie d’accès à l’usine souterraine s’ouvrant au pied d’une importante falaise, d’une hauteur comprise entre 10 et plus de 70 m.
  • En amont, dans le versant, vers 440 NGF, une galerie d’accès à la vanne de tête, s’ouvrant au pied d’une falaise d’une hauteur approximative de 20 m.

L’avis émis par CEIDRE-TEGG, relatif à l’exposition aux chutes de blocs des galeries d’accès à l’usine et à la vanne de tête, relève les éléments suivants:

  • Au niveau de l’usine: un aléa de départ et de propagation de blocs de quelques litres à plusieurs centaines de litres (voire >0,5 m3) jugé moyen à élevé et une protection existante largement insuffisante.

  • Au niveau de la vanne de tête: un aléa de départ dans le versant jugé moyen à faible et un aléa de propagation jugé faible, un aléa de lave torrentielle moyen par accumulation dans le versant ; la protection est estimée insuffisante et à renforcer.

A la demande de EDF-CIH, FONDASOL a réalisé deux missions d’étude géotechnique G5 puis G2 phase PRO pour la sécurisation, vis-à-vis des éboulements, des installations de l’usine hydroélectrique de Randens, notamment:

  • De l’entrée de la galerie d’accès à l’usine souterraine
  • De l’entrée de la galerie d’accès à la vanne de tête

Les objectifs de l’étude sont les suivants:

  • L’évaluation des aléas rocheux présents dans la falaise en complément des observations réalisées par TEGG
  • La définition de solutions de sécurisation vis-à-vis de ces aléas

Areas of expertise involved

icon Géologie Et Risques Naturels

Geology and natural risks

icon Ingénierie Géotechnique

Geotechnical engineering

Our areas of expertise

Mission G5

  • Inspection détaillée des falaises sur cordes pour l’inventaire des instabilités rocheuses
  • Evaluation de l’aléa d’éboulement
  • Proposition de scénarios de sécurisation

Missions G2 PRO

  • Modélisation des chutes de blocs en trajectographie 2D

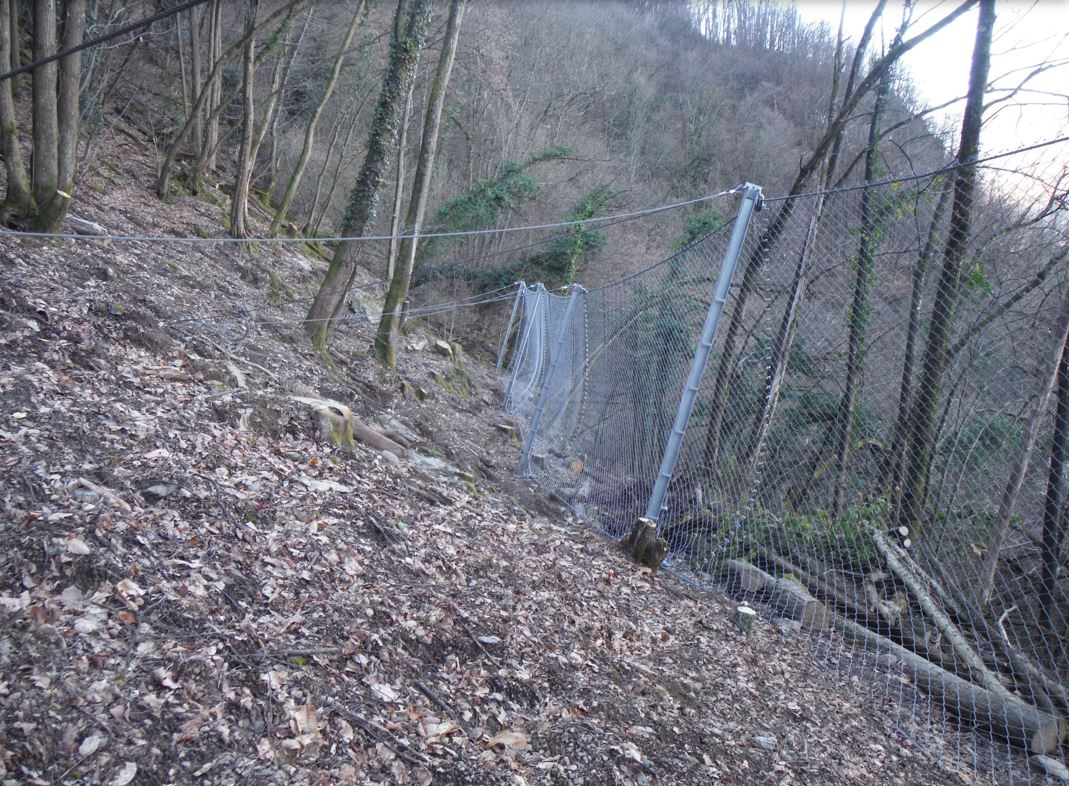

  • Dimensionnement des parades: écrans de filet pare-blocs, grillages sur avaloir et plaqués, boulonnage, filets plaqués

Missions G2 DCE/ACT

  • Etablissement des pièces techniques du DCE et assistance aux contrats de travaux

Mission G4

  • Supervision géotechnique des études et du suivi d’exécution jusqu’à l’achèvement de la sécurisation
