Geotechnical studies Linear infrastructures
485.2

Artère de Bretagne

Finistère

Le projet Bretagne Sud consiste à renforcer le réseau de transport de gaz naturel par la pose d’une nouvelle canalisation d’environ 100 kilomètres de long.

Cet ouvrage s’inscrit dans le cadre du pacte électrique breton et vise à sécuriser l’approvisionnement énergétique de la région. À ce titre, il permettra notamment l’alimentation en gaz naturel de la future centrale à cycle combiné gaz de Landivisiau, dont FONDASOL a réalisé l’étude de conception G2PRO en 2015

Période de réalisation: été et automne 2019

CUSTOMER SECTOR Utility concessions / Energy player

OWNER GRT GAZ

PROJECT MANAGER FOREXI

TYPE OF STRUCTURE Linear infrastructures

ENTITIES Fondasol

AGENCIES - SERVICES Brest

The project

La nouvelle canalisation transportera le gaz naturel sous une Pression Maximale de Service (PMS) de 67,7 bars relatif et sera constituée de deux tronçons de canalisation enterrée en acier:

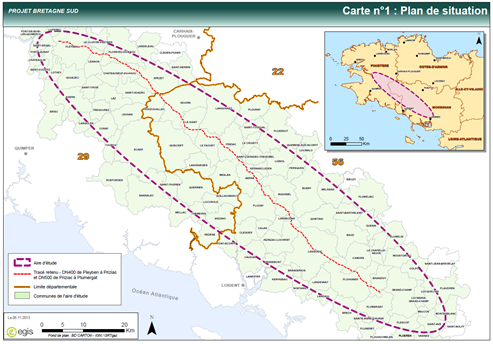

  • l’un en DN 400 de 56 km environ, relie les postes de Pleyben (29) et de Priziac (56),
  • l’autre en DN 500 de 55 km environ, relie les postes de Priziac (56) et de Plumergat (56)

Le tracé nécessite le franchissement de quatre vallées qui impacte les rivières suivantes (d’Ouest en Est): L’Aulne, l’Aër, le Scorff et le Blavet

Les reconnaissances géophysiques ont pour objectifs de:

  • Optimiser l’emplacement des différents sondages
  • Localiser la position du toit du substratum
  • Apporter une meilleure connaissance de la géométrie des différents horizons
  • Mettre en évidence d’éventuelles anomalies au sein du substratum

La campagne sera réalisée préalablement aux sondages géotechniques afin d’optimiser la position des différents sondages. Les sondages géotechniques permettront de réaliser des profils synthétiques et de réaliser des essais en laboratoire

Areas of expertise involved

icon Ingénierie Géotechnique

Geotechnical studies

icon Geophysique

Geophysics

icon Laboratoire Geotechnique

Geotechnical laboratory

icon Hydrogéologie

Hydrogeology

Our areas of expertise

FONDASOL a été attributaire de l'étude du tracé de Pleyben à Priziac.

Il a été réalisé:

  • pour chacun des franchissements : trois panneaux électriques selon des dispositifs Wenner et Dipôle-Dipôle sur des profils de longueurs variables. : 680 m pour l’Aulne, 1000 m pour l’Aër. Un panneau a été réalisé sur l’axe du tracé et les deux autres panneaux étaient distants de 20 m de part et d’autre de l’axe du forage

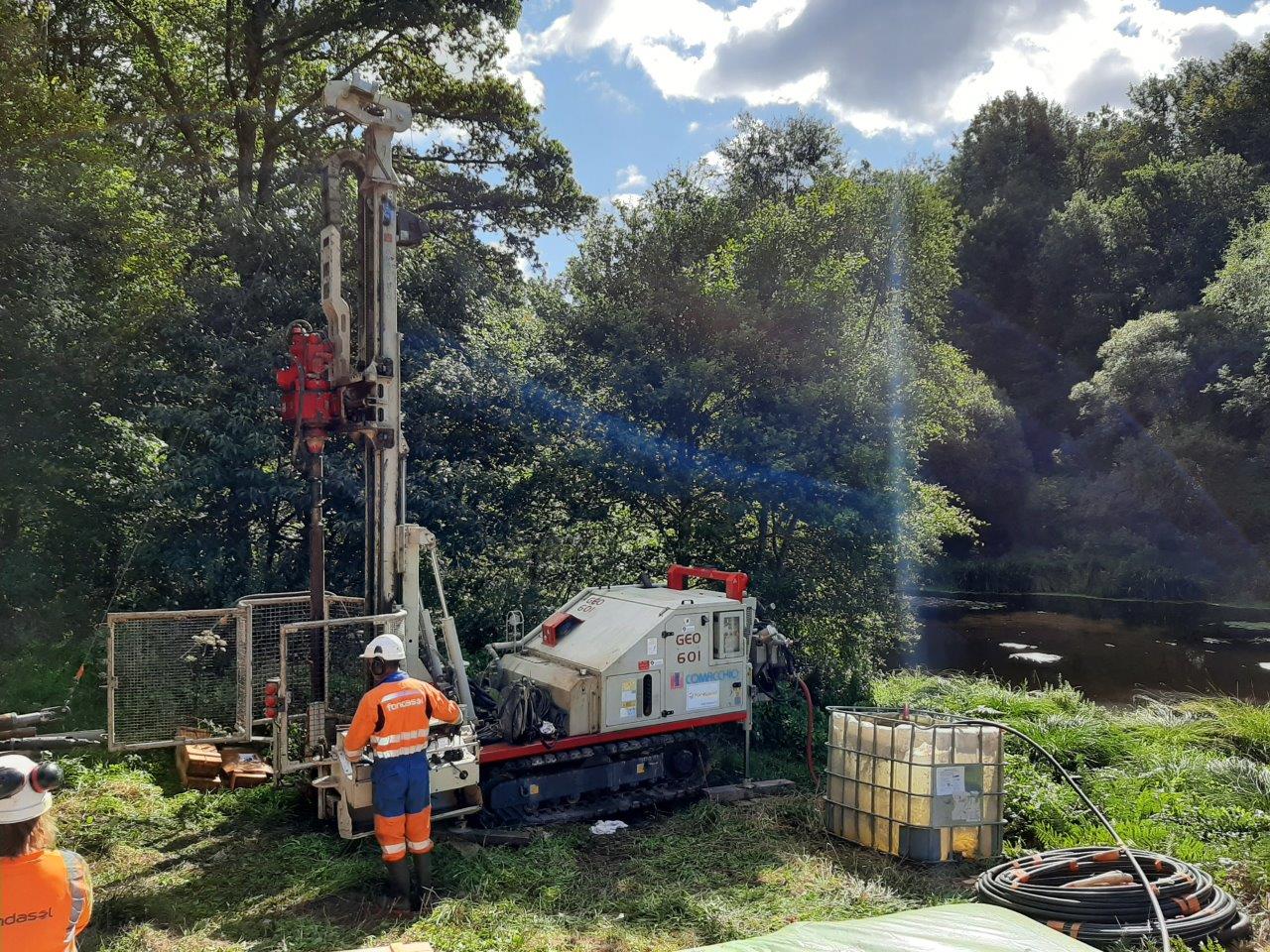

  • 37 sondages carottés pour 550 ml cumulés avec une profondeur maximum de 55 m
  • une inspection caméra (diagraphie optique) de 7 sondages pour 303 ml cumulés
  • 21 sondages destructifs pour 211 ml cumulés avec des essais pressiométriques tous les mètres,
  • la pose de 16 piézomètres pour 408 ml cumulés
  • 51 sondages à la pelle mécanique
  • 6 tests de déroctage
  • 6 essais de pompage
  • 9 sondages carottés de chaussée avec analyse amiante-HAP
  • des essais en laboratoire comportant : 36 identifications GTR, 9 essais de cisaillement CD, 52 essais de résistance à la compression simple, 11 essais de dureté Cerchar, 61 abrasivité Cerchar, 11 cisaillements sur joint
  • 6 analyses hydrogéologiques en vue de passage de canalisation sous rivière
  • 2 analyses géomorphologiques en vue de travaux par forage dirigé ou micro tunnelier
  • 1 étude amiantifère
  • l'étude géotechnique G2AVP du tracé courant
  • l'étude géotechnique G2AVP des grands franchissements de l’Aulne et de l’Aër
